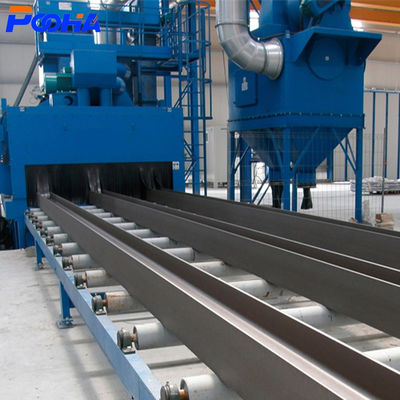

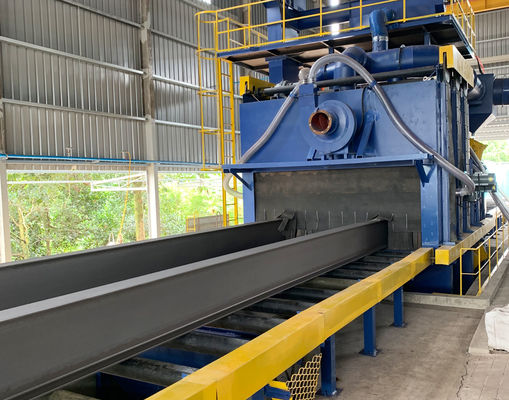

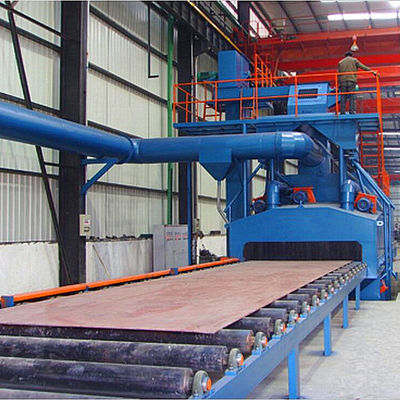

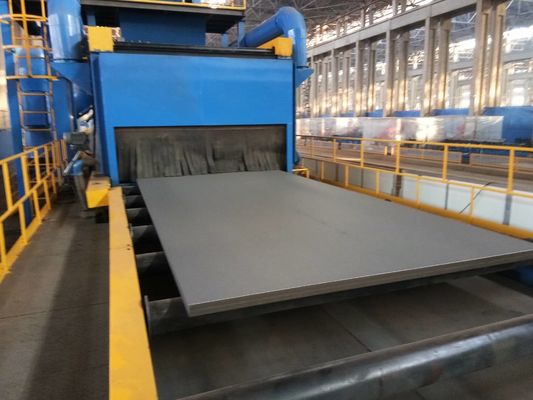

Le passage par le type acier d'angle de plaque d'acier de convoyeur de rouleau la machine de grenaillage
Machine de grenaillage pour le système propre d'échafaudage de Cuplock comme le registre, la base Jack, la tête d'U, le cadre et tout autre petit morceau
1. Machine de grenaillage Q6910 :
La machine de grenaillage de passage du rouleau Q69 est un genre d'équipement multifonctionnel de traitement préparatoire pour nettoyer le plat, structure métallique, profil, tuyau d'acier et ainsi de suite. De cette façon, après que l'acier soit traité par le grenaillage, la résistance à la corrosion des produits et des composants en métal peut être améliorée, la résistance de fatigue de la plaque d'acier peut être améliorée, et sa durée de vie peut être prolongée.
2. convoyeur de rouleau
La table de rouleau est divisée section en table de rouleau de transport d'intérieur et chargement et déchargement transportant la table de rouleau (contrôle de fréquence).
La douille résistante à l'usure de haut chrome est utilisée pour protéger la table de rouleau contre l'attaque de projectile.
Nettoyez la salle
La salle de nettoyage est de type structure de chambre de grande capacité de boîte, et le mur à l'intérieur de la chambre est garni du volet de protection résistant à l'usure spécial. Les travaux de nettoyage sont menés à bien dans une chambre fermée de capacité
Grue
L'ascenseur de seau se compose du réducteur cycloidal de roue d'aiguille, les rouleaux supérieurs et inférieurs, la bande de conveyeur, la trémie, le baril fermé, le dispositif de contrôle et le dispositif de tension.
Séparateur
Il se compose principalement de réducteur, de convoyeur de vis et de dispositif de séparation. Fonction secondaire de séparation (pilule pure, pilule mélangée et mélange de sable) ÊTRE structure de rideau.
Machine de grenaillage
Le dispositif de grenaillage de centrifugeur de suspension de rendement élevé est adopté, qui se compose principalement de mécanisme de rotation, roue à aubes, logement, douille directionnelle, tirée séparant le plat de roue et de garde.
Contrôle électrique
Le système de contrôle électrique UTILISE le contrôle conventionnel pour réaliser le contrôle de la machine entière, EMPLOIE la production nationale des composants électriques de haute qualité, a les avantages de la fiabilité élevée et l'entretien facile, etc., le circuit principal par le disjoncteur miniature et relais thermique pour réaliser le court-circuit de chaque moteur, le manque de phase, protection de surcharge. Et avec un commutateur d'arrêt d'urgence, l'arrêt commode de secours, empêchent l'expansion de l'accident.
Système de dépoussiérage
Il est équipé d'un collecteur de poussière backblowing de cartouche d'impulsion, qui se compose de coquille, de baril de filtre, d'instrument de contrôle d'impulsion, de fan et de tuyau, etc. La poussière est déchargée dans le ciel supérieur après avoir été traité par un collecteur de poussière, avec la concentration ≤120mg/m3 d'émission.
3.Q6910 des paramètres de produit de machine de grenaillage
| 1 |
Taille de Max. Workpiece (L*W*H) |
10000*2000*1000 millimètre |
| 2 |
Taille ouverte de chambre (W*H) |
2200*1200 millimètre |
| 3 |
Poids de Max. Workpiece |
5T |
| 4 |
Niveau de finition |
Peut réaliser Sa2 .5 (GB8923-88) |
| 5 |
Vitesse de traitement |
0.5-1.5 m/min (vitesse variable de conversion de fréquence) |
| 6 |
Aspérité |
μ 30~75 (dépendez de la taille abrasive) |
| 7 |
Suggérez abrasif
(L'utilisateur préparent)
|
Fil coupé en acier, tir d'alliage de fonderie : Φ0.5~1.5, écoulement maximal de valve abrasive d'approvisionnement : perte abrasive de 500 kg/min. : 0.15-0.25 kg/h heure/PC. D'abord chargeant : ~4000 kilogrammes. |
| 8 |
Approvisionnement en électricité |
380V, 3P, 50HZ ou adapté aux besoins du client |
| 9 |
Condition de mine |
Imperméable |
|
1
|
Système de convoyeur de rouleau
|
Puissance de moteur |
Kilowatt 3*2 |
| Diamètre de rouleau |
108 millimètres |
| Capacité de chargement |
1000 kg/m |
| Distance de séparation de rouleau |
800 millimètres |
| Vitesse de transport |
0.5-6 m/min (contrôle de fréquence) |
|
2
|
Système de grenaillage
|
Chambre de soufflage |
Matériel de secteur protecteur : SPMn13 |
| Matériel de la chambre : Q235 |
| Chambre auxiliaire |
Avec les rideaux en caoutchouc pour sceller le vol abrasif hors de la chambre |
| Roue de soufflage |
Quantité : 10 unités |
| Structure de lame : Ligne droite |
| Capacité de vent : 10*180 kg/min |
| Puissance : kilowatt 10*11 |
| Vitesse : 76 m/s |
|
3
|
Système abrasif de récupération
|
Convoyeur de vis
|
Donner la capacité : 120 T/H
Diamètre de vis : 360 millimètres
Puissance : Kilowatt 2*7.5
Quantité : 2 ensembles
|
| Ascenseur de seau |
Capacité de levage : 120 T/H
Vitesse de levage : 1,21 m/s
Puissance : 11 kilowatts
Quantité : 1 ensemble
|
| Séparateur |
Quantité de séparation : 120 T/H
Vitesse d'air : 4-5 m/s
Puissance : 7,5 kilowatts
Contenu de rebut : ≤1% (plein type vannage à plusieurs étages de rideau et de rideau en écoulement)
|
|
4
|
Système de dépoussiérage
|
Matériel de filtrage |
Le polyester a enduit une cartouche plus convenable |
| Quantité |
1 ensemble |
| Puissance de fan |
kilowatt 2*15 |
| Pression totale |
PA 2000 |
| Volume de ventilation |
26000 m3/h |
| Quantité de cartouche |
24 PCs (φ360x1000 millimètre) |
| Région de filtrage |
360 m2 |
| Manière en baisse de la poussière |
Impulsion arrière automatique |
| Niveau de filtrage |
En ignifugeant, empêchez la combustion spontanée |
| Exactitude de filtrage |
1 μm |
| Niveau de dégagement de poussière |
≤80 mg/m3 |
| 5 |
Système de contrôle électrique |
PLC, composants électriques de basse tension, bouton |
| 6 |
Bruit |
DB ≤85 (mesure en dehors d'atelier) |
| 7 |
D'autres |
Pression atmosphérique : 0.5-0.7 MPA ; D'abord chargement du tir en acier : 4000 kilogrammes (l'utilisateur préparent) |
| 8 |
Courant électrique total |
Environ 190,5 kilowatts |
L'information commerciale :
MOQ : 1set.
Devise de règlement : USD, RMB, EUR.
Mode commercial : GOUSSET (FCA), CIP, CFR, CAF, DDU, DDP, guichetier.
Terme de paiement : dépôt de 30% par T/T, le solde payé avant la livraison ou L/C à vue.
Délai de livraison : D'ici 15-40 jours selon le type différent machine.
Notre Serives :
1. Installation et question de commission : Nous enverrons un technicien aux conseils avec l'installation de machine et commissionnant, le client payera ses billets, hôtel et régime aller et retour. Le client arrangera 3-4 travailleurs qualifiés et préparera de divers machines et outils d'insallation.
2. temps de garantie : 12 mois de date de commissionner l'achèvement, mais pas plus de 18 mois de date de la livraison.
3. documents anglais complets d'approvisionnement : y compris les dessins d'installation généraux, les dessins d'étude de mine, le livre manuel, le diagramme de câblage électrique, le livre manuel électrique et le livre d'entretien, etc.
4. une expérience exportée : Beaucoup de pays et secteur, tel que Les Etats-Unis, l'Allemagne, la France, la Russie, le Royaume-Uni, l'Australie, la Malaisie, Les EAU, l'Egypte, le Mexique, le Brésil, etc.
5. Nos pièces de rechange de grenaillage sont de haute qualité avec Cr20S haut Chrome, ZGMn13, etc.
