Grenailleuse de surface de tuyaux d'acier montés sur rail à vendre
Grenailleuse pour système d'échafaudage Cuplock propre comme le grand livre, le vérin de base, la tête en U, le cadre et d'autres petites pièces

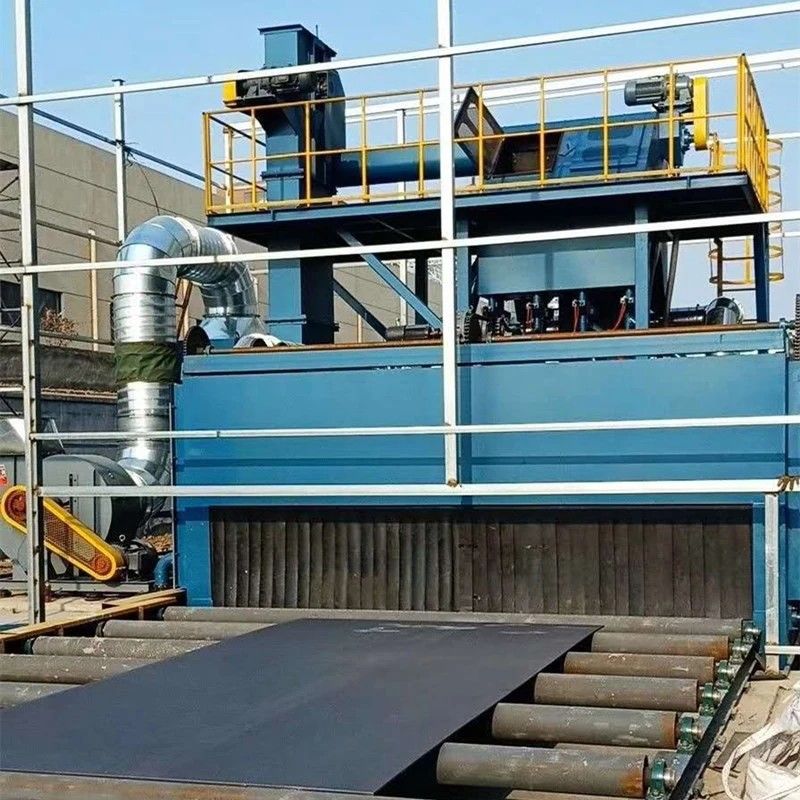

1. Grenailleuse Q6910 :
La grenailleuse à passage de rouleau Q69 est une sorte d'équipement de prétraitement multifonctionnel pour le nettoyage des plaques, des structures en acier, des profilés, des tuyaux en acier, etc. De cette façon, une fois l'acier traité par grenaillage, la résistance à la corrosion des produits et les composants métalliques peuvent être améliorés, la résistance à la fatigue de la plaque d'acier peut être améliorée et sa durée de vie peut être prolongée.
2. Convoyeur à rouleaux
La table à rouleaux est divisée en une table à rouleaux de transport intérieure et une table à rouleaux de transport de section de chargement et de déchargement (contrôle de fréquence).
Le manchon à haute teneur en chrome résistant à l'usure est utilisé pour protéger la table à rouleaux des attaques de projectiles.
Nettoie la pièce
La salle de nettoyage est constituée d'une structure de type caisson de grande capacité et le mur à l'intérieur de la chambre est revêtu d'une plaque de protection spéciale résistante à l'usure.Le travail de nettoyage est effectué dans une chambre fermée de capacité
Hisser
L'élévateur à godets se compose d'un réducteur de roue à aiguilles cycloïdale, de rouleaux supérieur et inférieur, d'une bande transporteuse, d'une trémie, d'un baril fermé, d'un dispositif de contrôle et d'un dispositif de tension.
Séparateur
Il est principalement composé d'un réducteur, d'un convoyeur à vis et d'un dispositif de séparation. Fonction de séparation secondaire (pilule pure, pilule mélangée et mélange de sable) structure de rideau BE.
Grenailleuse
Le dispositif de grenaillage centrifuge à suspension à haut rendement adopté est principalement composé d'un mécanisme rotatif, d'une roue, d'un boîtier, d'un manchon directionnel, d'une roue de séparation de grenaille et d'une plaque de protection.
Commande électrique
Le système de contrôle électrique UTILISE le contrôle conventionnel pour réaliser le contrôle de l'ensemble de la machine, UTILISE la production nationale de composants électriques de haute qualité, présente les avantages d'une fiabilité élevée et d'un entretien facile, etc., le circuit principal par disjoncteur miniature et relais thermique pour réaliser le court-circuit de chaque moteur, le manque de phase, la protection contre les surcharges. Et avec un interrupteur d'arrêt d'urgence, un arrêt d'urgence pratique, empêche l'expansion de l'accident.
Système de dépoussiérage
Il est équipé d'un dépoussiéreur à cartouche de soufflage pulsé, composé d'une coque, d'un cylindre de filtre, d'un instrument de contrôle d'impulsion, d'un ventilateur et d'un tuyau, etc. La poussière est déchargée dans l'air supérieur après avoir été traitée par un dépoussiéreur, avec la concentration d'émission 120mg/m3.
Paramètres du produit de la machine de grenaillage 3.Q6910
| 1 |
Max.Taille de la pièce (L*W*H) |
10000*2000*1000mm |
| 2 |
Taille de la chambre ouverte (W*H) |
2200*1200 millimètres |
| 3 |
Max.Poids de la pièce |
5T |
| 4 |
Niveau de finition |
Peut atteindre Sa2 .5 (GB8923-88) |
| 5 |
Vitesse de traitement |
0,5-1,5 m/min (vitesse variable de conversion de fréquence) |
| 6 |
Rugosité de surface |
30 ~ 75 (dépend de la taille de l'abrasif) |
| sept |
Suggérer un abrasif
(Préparer l'utilisateur)
|
Fil coupé en acier, grenaille d'alliage de coulée : 0,5 ~ 1,5, vanne d'alimentation abrasive max.débit : 500 kg/min.Perte abrasive : 0,15-0,25 kg/h/pcs.Premier chargement : ~4000 kg. |
| 8 |
Alimentation électrique |
380V, 3P, 50HZ ou personnalisé |
| 9 |
Exigence de fosse |
Imperméable |
|
1
|
Système de convoyeur à rouleaux
|
Puissance du moteur |
3*2 KW |
| Diamètre du rouleau |
108 mm |
| Capacité de chargement |
1000 kg/m |
| Distance de séparation des rouleaux |
800 millimètres |
| Vitesse de transport |
0,5-6 m/min (contrôle de fréquence) |
|
2
|
Système de grenaillage
|
Chambre de sablage |
Matériau de la zone de protection : SPMn13 |
| Matériau de la chambre : Q235 |
| Chambre auxiliaire |
Avec des rideaux en caoutchouc pour sceller l'abrasif qui s'échappe de la chambre |
| Roue de sablage |
Quantité : 10 unités |
| Structure de la lame : ligne droite |
| Capacité de sablage : 10*180 kg/min |
| Puissance : 10*11 kilowatts |
| Vitesse : 76 m/s |
|
3
|
Système de récupération d'abrasif
|
Convoyeur à vis
|
Capacité de convoyage : 120 T/H
Diamètre de la vis : 360 mm
Puissance: 2*7.5 KW
Quantité : 2 ensembles
|
| Élévateur à godets |
Capacité de levage : 120 T/H
Vitesse de levage : 1,21 m/s
Puissance : 11 kw
Quantité : 1 ensemble
|
| Séparateur |
Quantité de séparation : 120 T/H
Vitesse de l'air : 4-5 m/s
Puissance : 7,5 kW
Teneur en déchets : 1 % (vannage à plusieurs étages de type rideau complet et rideau d'écoulement)
|
|
4
|
Poussière suppression système
|
Matériau filtrant |
Cartouche de montage enduite de polyester |
| Quantité |
1 jeu |
| Puissance du ventilateur |
2*15kW |
| Pression totale |
2000 pa |
| Volume d'aération |
26000 m3/h |
| Quantité de cartouche |
24 pièces-(φ360x1000 mm) |
| Zone de filtrage |
360 mètres2 |
| Chemin de chute de poussière |
Retour d'impulsion automatique |
| Niveau de filtrage |
Ignifugation, Empêcher la combustion spontanée |
| Précision de filtrage |
1 m |
| Niveau d'émission de poussière |
80 mg/m3 |
| 5 |
Système de contrôle électrique |
PLC, composants électriques basse tension, bouton |
| 6 |
Bruit |
≤85 dB (Mesure hors atelier) |
| sept |
Autres |
Pression atmosphérique : 0,5-0,7 MPa ;Premier chargement de grenaille d'acier : 4000 kgs (préparation utilisateur) |
| 8 |
Puissance électrique totale |
Environ 190,5 kW |
Informations commerciales :
MOQ : 1 ensemble.
Devise de règlement : USD, RMB, EUR.
Mode commercial : FOB (FCA), CIP, CFR, CIF, DDU, DDP, Clé en main.
Terme de paiement : dépôt de 30 % par T/T, le solde payé avant la livraison ou L/C à vue.
Délai de livraison : Dans les 15-40 jours selon le type différent de machine.
Nos Services :
1. Problème d'installation et de mise en service : nous enverrons un technicien pour guider l'installation et la mise en service de la machine, le client devra payer ses billets de retour, son hôtel et son régime alimentaire.Le client doit organiser 3-4 travailleurs qualifiés et préparer diverses machines et outils d'installation.
2. Durée de la garantie : 12 mois à compter de la date d'achèvement de la mise en service, mais pas plus de 18 mois à compter de la date de livraison.
3. Fournir des documents complets en anglais : y compris les dessins d'installation généraux, les dessins de conception de la fosse, le manuel, le schéma de câblage électrique, le manuel électrique et le livre d'entretien, etc.
4. Expérience exportée : De nombreux pays et régions, tels que les États-Unis, l'Allemagne, la France, la Russie, le Royaume-Uni, l'Australie, la Malaisie, les Émirats arabes unis, l'Égypte, le Mexique, le Brésil, etc.
5. Nos pièces de rechange de grenaillage sont de haute qualité avec Cr20S High Chrome, ZGMn13, etc.
